Кабель WITRN Type-C на DC5525 з тригером E-Marker PD 12V 5А 100W для паяльника TS100 SH72

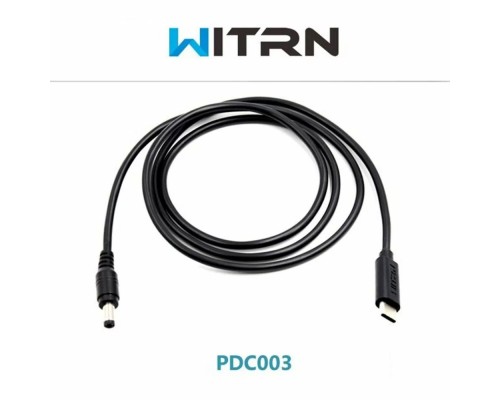

 Кабель-адаптер WITRN PDC003 eMarker, із вбудованим тригером. Кабель дозволяє отримувати задану напругу в даній моделі 12 Вольт від адаптера підтримує протокол Power Delivery (PD). Довжина близько 1,2 метра. Вихідний роз'єм DC5525 має зовнішній діаметр 5,5 мм, внутрішній діаметр 2,1/2,5 мм, центральний контакт – плюс. Кабель PDC003 містить чіп eMarker, тому максимальний струм не може бути більше 5 Ампер.

Кабель WITRN PDC003 нагоді, наприклад, тим хто хоче заряджати або живити ноутбук або інші гаджети від повербанка, Власники паяльника TS100 можуть використовувати кабель, для живлення паяльника від будь-якого джерела з підтримкою стандарт Power Delivery (PD). Багато сучасних гаджетів у комплекті мають компактні 12-вольтні блоки живлення з підтримкою протоколів швидкої PD2.0-3.0 (QC4.0) та Type-C конектором на виході. Таке джерело живлення забезпечить на виході 12 Вольт лише за умови підключення навантаження з відповідним протоколом швидкого заряджання. Інакше для отримання на виході 12 Вольт потрібен тригер. Тригер – це спеціальний електронний модуль, який імітує роботу протоколів швидкої зарядки.

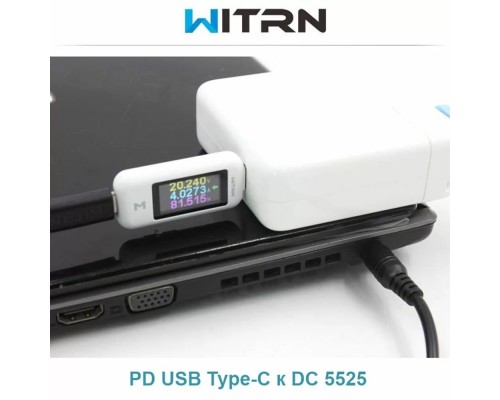

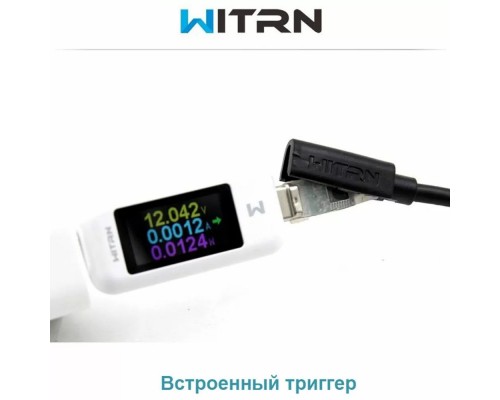

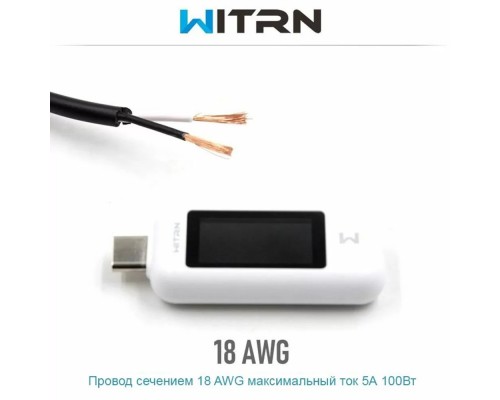

Кабель-адаптер WITRN з вбудованим тригером дозволяє автоматично давати команду перетворювачу джерела живлення отримання вихідної напруги 12 Вольт. Застосовується для живлення та заряджання пристроїв середньої потужності від повербанку або від компактного БП PD потужністю 65Вт. Кабель з'єднує вихід USB 3.1 Type-C джерела живлення постійного струму із вхідним портом типу DC 5525 (5,5x2,5 мм). Подовжений роз'єм DC 5525 добре підходить для паяльника TS100 не бовтається та забезпечує надійну фіксацію. Довжина кабелю 1,2 метра, має жили з мідного дроту перетином 20AWG та зовнішню ПВХ захисну оболонку чорного кольору.

Логіка роботи тригера: вихідна напруга буде меншою або дорівнює максимальному значенню. Наприклад, кабель з тригером 12 В при використанні зарядного пристрою, який підтримує 5V-9V-20V, напруга на виході буде 12 Вольт. Якщо джерело живлення підтримує 5V-9V, то на виході буде 9 Вольт.

Характеристики кабелю-адаптера WITRN:

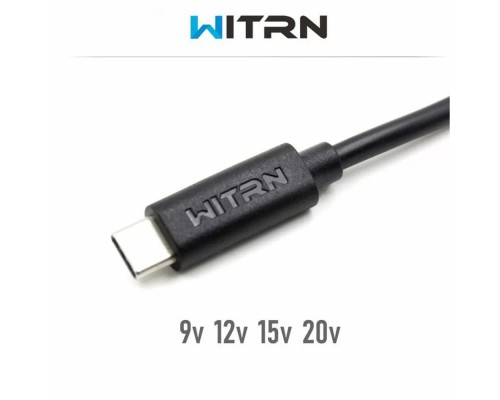

• Вхід USB-C з повним розпинанням і максимальним струмом до 5 Ампер.

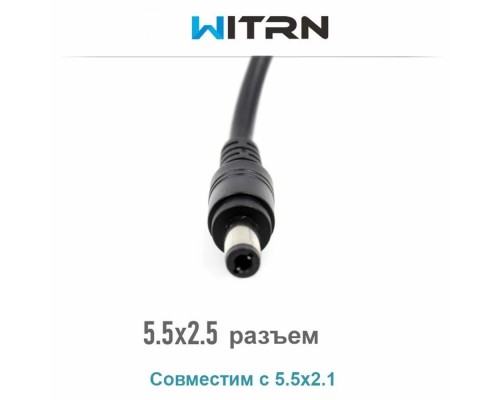

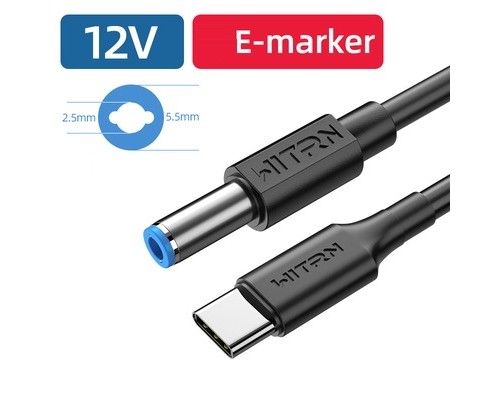

• Вихідний роз'єм DC 5525 (5,5 на 2,5 мм): 2,5 мм центральний позитивний контакт, зовнішній негативний контакт 5,5 мм.
• Вбудований PD Тригер на вході: Type-C male для ЗУ 65W або 87W Type-C.
• Вихідна напруга DC 12v (не підтримує 5v).
• Низьке власне енергоспоживання: струм менше 2 мА.
• Внутрішній опір: менше 0,15 Ом, реально виміряний близько 0,1 Ом.
• Надійність: стабілізація струму (CC) короткого замикання для VBUS, всі клеми витримують напругу 25 Вольт.
• Колір чорний.
• Довжина: 1,2 метри
• Підходить для живлення паяльника TS100 від зарядних пристроїв або повербанків з підтримкою протоколів швидкого заряджання.

Комплектація:

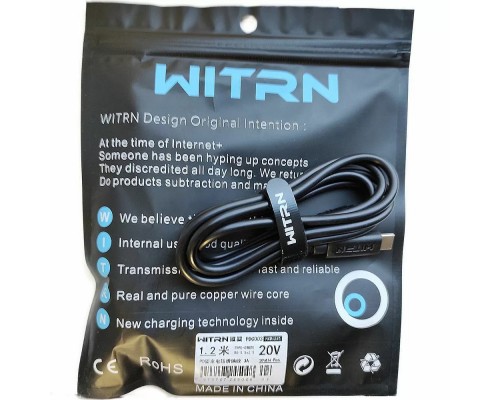

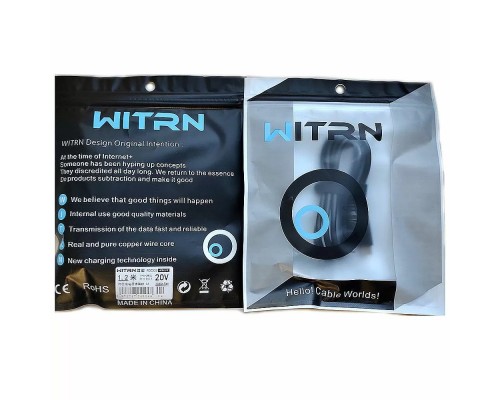

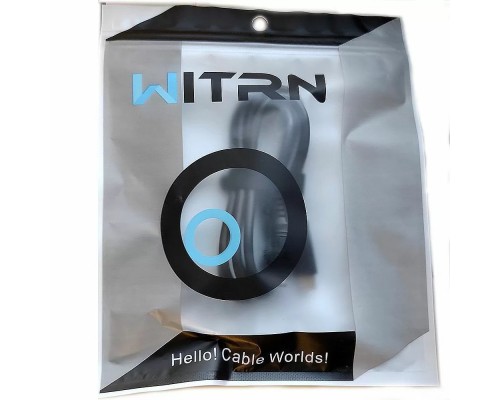

• Кабель-адаптер WITRN-PDC003 eMarker USB-C DC 5.5x2.5мм с тригером – 1 шт.

Зверніть увагу, що напруга джерела живлення має бути трохи більшою, ніж необхідна напруга на виході кабелю.
